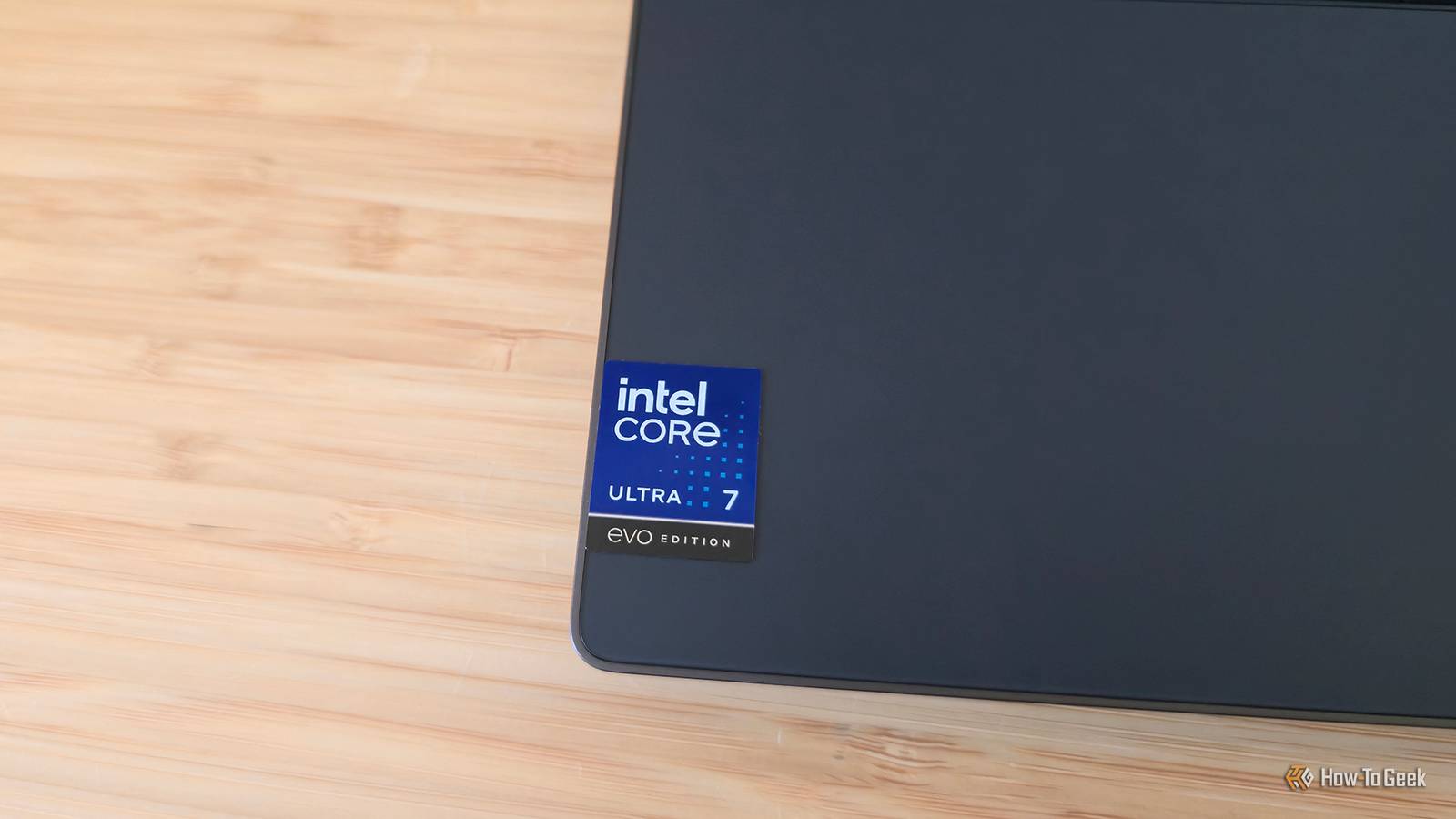

<本文>/images/the-intel-core-ultra-7-evo-edition-sticker-on-the-dell-14-premium-da14250-laptop.jpg

年末が近づいており、いつものことですが、来年のハードウェアを強化するものが見え始めています。 Intel の Core Ultra シリーズ 3 がついに登場しましたが、知っておくべきことがいくつかあります。

Intel は、コードネーム「Panther Lake」でよく知られている、最新の Intel Core Ultra 3 シリーズ プロセッサを発表しました。Intel によると、新しいプロセッサは、スケーラブルなマルチチップレット アーキテクチャに基づいて構築されており、OEM がさまざまなフォーム ファクタや価格帯で幅広いデバイスを設計できる大幅な柔軟性を提供します。同社は、「Arrow Lake」の高性能に匹敵しながら、「Lunar Lake」世代で見られる電力効率を目指しているようです。新しいアーキテクチャは、最大 16 個の再設計されたパフォーマンス コア (P コア) と効率コア (E コア) を備えており、前世代と比較して CPU パフォーマンスが 50% 以上向上するとインテルは主張しています。

統合された Intel Arc GPU は最大 12 個の Xe コアを搭載しており、前世代と比較してグラフィックス パフォーマンスが明らかに 50% 高速になっています。いつものように、この種のパフォーマンスに関する主張は、額面通りに受け取るのではなく、個別に検証する必要がありますが、それが真実であれば、それはかなり良いことです。 Copilot+ PC またはローカル AI 処理を必要とするコンピューターの場合、この NPU は 1 秒あたり 180 兆回の演算 (TOPS) が可能です。

Panther Lake は、Intel の最新半導体ノードである Intel 18A の主力製品です。これは「2nm クラス」プロセスであり、以前の Intel 3 ノードと比較してワットあたりのパフォーマンスが最大 15% 向上し、チップ密度が 30% 向上しました。準備ができたらいつでもTSMC独自の2nmノードと比較する必要があり、それは今すぐ登場するはずだが、インテルはこれまで、自社のシリコンのマーケティングに関して誤解を招くような発言をしてきた。数年前の同社の10nmプロセスは、誰もが7nmシリコンを展開していた当時、「インテル7」と呼ばれていた。

18A が真の 2nm であるかどうかについては何も見つかりませんが、それが単に強化された 3nm プロセスだったとしても驚かないでしょう。たとえそうだとしても、パフォーマンスが優れていれば大局的にはそれほど重要ではないが、Intel が TSMC や他のシリコン メーカーを打ち負かそうとしている以上、留意すべき点である。 Intel は数か月前にこの製品の発売で問題を​​抱えていたようですが、量産に入ったばかりなので問題が修正されているといいですね。

シリーズ 3 チップがラップトップに搭載されるのも間もなく登場するでしょう。
